Produktbeschreibung

Kvant ClubMax FB4 Gehäuse:

Die Kvant ClubMax Serie verfügt über eines der modernsten Gehäuse für Showlaser, welches mit dem neuen ClubMax FB4 Gehäuse nochmal überarbeitet wurde. Es überzeugt durch hochwertige Verarbeitung bei geringem Gewicht und ebenso geringen Abmessungen. Die “hermetisch abgeschlossene” und getrennte, optische Sektion ist 100% staubdicht und somit “wartungsfrei”! Spezielle Silica GEL Kugeln sorgen dafür, dass das Ausgabefenster nie beschlägt. Alle Showlaser der ClubMax Serie sind mit “super-leisen Lüftern” ausgestattet, die nur bei Bedarf zugeschaltet werden und kaum bis gar nicht zu hören sind. Diesen Vorteil wissen insbesondere Kunden zu schätzen, die ihre Laser in ruhigen Umgebungen einsetzen ( z.B. auf Messeständen, in Museen usw ).

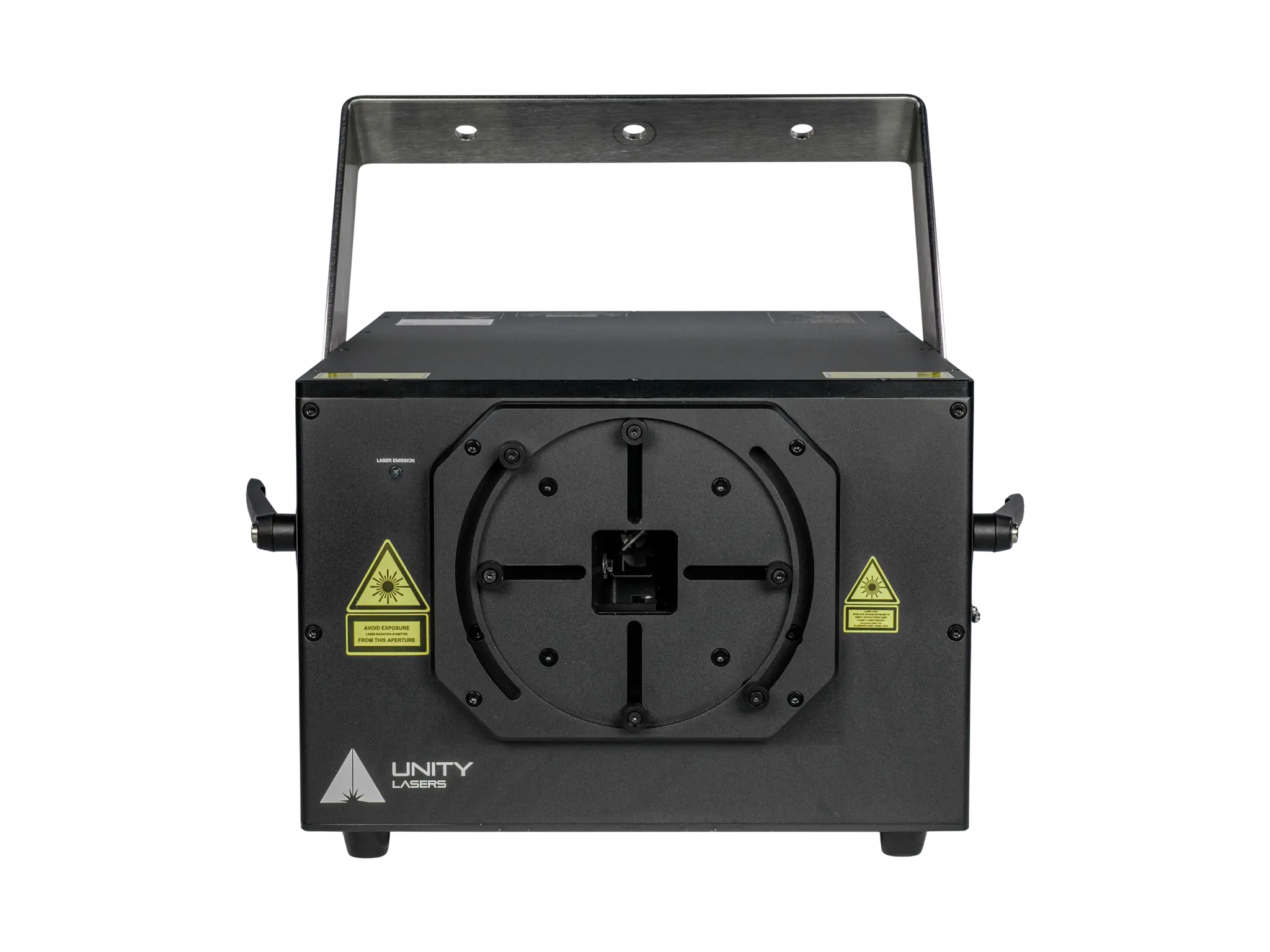

An der Vorderseite jedes Kvant ClubMax FB4 Gehäuses können sowohl die Pangolin Sicherheitslinse, als auch die Pangolin 360° Weitwinkel Discoscan Linse V2 direkt am Ausgabefenster angebracht werden. Das Beam Alignment ( das Justieren der einzelnen Farben ) ist bei Bedarf sehr einfach zu Handhaben. Alle Stellschrauben befinden sich an einer Position, die leicht zugänglich ist. Dieses Feature vereinfacht nicht nur die Feineinstellung der einzelnen Farben, sondern macht das Justieren auch wesentlich sicherer! Das Ausgabefenster des Lasers kann nun mittels eines “integrierten”, sehr einfachen Mechanismus je nach Bedarf teilweise oder ganz verdeckt werden!

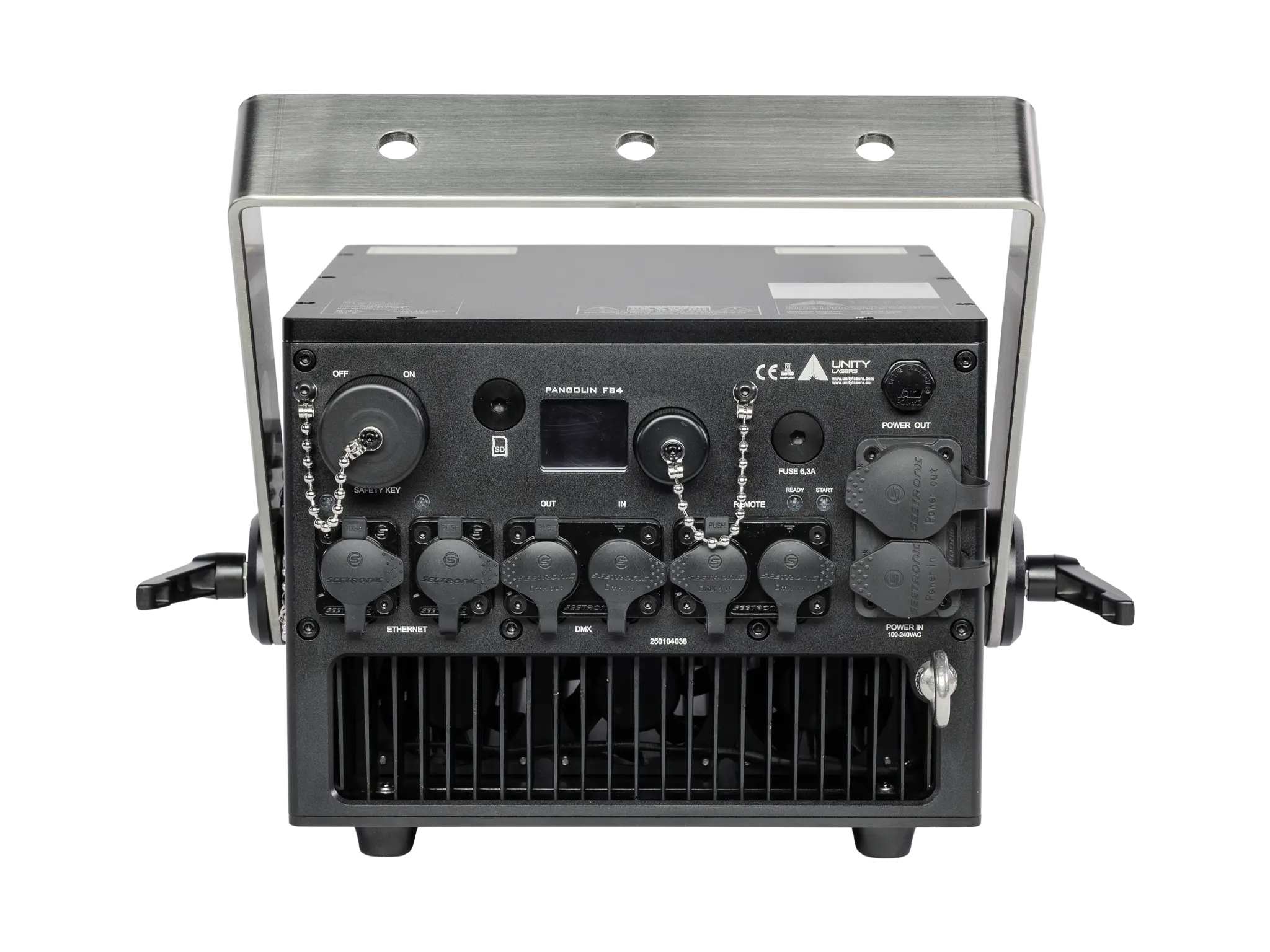

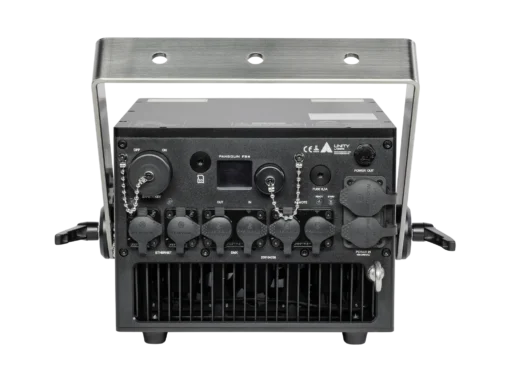

Wie die Bezeichnung Kvant ClubMax FB4 schon vermuten läßt, ist das Pangolin Flashback 4 MAX in diesem Laser vollständig integriert. Auf der Rückseite des Gehäuses findet man somit das Display des FB4, in dem alle für den Laser relevanten Einstellungen ( Setup, Safety, Farben, Automatik Modus, usw. ) vorgenommen werden können. Direkt daneben befindet sich der SD-Kartenslot des FB4 ( mit eingesteckter SD-Karte ). Da der ClubMax 10 FB4 zudem einen Switch integriert hat, befinden sich auf der Rückseite nun 2 Ethernet Anschlüsse. Der zusätzliche ILDA Anschluss erlaubt es Ihnen, den Laser auch mit alternativen Interfaces, bzw. Software zu betreiben. Weitere Informationen zum FB4 im Abschnitt Technik.

Ein neues Feature des Kvant ClubMax FB4 Gehäuses ist der “Color Balance Button” der mit dem integrierten Flashback 4 im Zusammenhang steht. Durch das Drücken des Buttons wird eine automatische Farbanpassung vorgenommen. Auch hierzu mehr im Technik Abschnitt.

Selbstverständlich gibt es nach wie vor neben dem Eingang vom Not Aus Schalter auch einen Ausgang, so dass sie mehrere Laser an einem Not Aus Schalter betreiben können. Das macht das aufwendige Verkabeln jedes einzelnen Lasers überflüssig. Das Not-Aus System eines Kvant ClubMax Lasers, das selbstverständlich immer zum Lieferumfang gehört, wird mittels des bekannten XLR Kabels ( auch DMX Kabel genannt ) angeschlossen und ist somit einfach zu verlängern. Nicht zuletzt finden sie auf der Rückseite nun einen DMX Eingang, sowie einen DMX Durchgang, mit denen sie das FB4 ansteuern können.

Kvant ClubMax FB4 Technik:

Mit einer “garantierten” Leistung von 9,7W ( siehe Lasermodule ) gehört dieser Showlaser, nicht zuletzt auf Grund der extrem guten Strahldaten ( Divergenz: < 0,9 mrad // Beam Size: 4,5mm ), zur absoluten Spitzenklasse. Selbstverständlich nutzen wir das neue Diodengrün, welches eine bessere Farbmischung erlaubt und zudem eine sehr hohe Lebensdauer hat ( 10.000 Stunden ). Die im Kvant ClubMax eingesetzten Lasermodule und dessen Treiber werden von Kvant Laser selbst entwickelt und produziert.

Um auch anspruchsvollere Bilder möglichst flimmerfrei darstellen zu können, werden in der Kvant ClubMax Serie die neuen Pangolin Scanner “ScannerMax Compact 506” eingesetzt. Das von Pangolin Laser Systems, Inc. entwickelte Scanner Set wird durch einen von Kvant entwickelten Treiber auf eine “echte” Leistung von 40kpps bei Ilda 8 Grad gebracht. Der maximale Ausgabewinkel liegt bei großzügigen 60° Grad. Für sehr hohe Ansprüche an den Scanner bieten wir das Update auf den Pangolin ScannerMax Saturn 5 an. Dieser kann eine Scanngeschwindigkeit von 50kpps bei ILDA 8 Grad ausgeben!

Im Kvant ClubMax 10 gibt es bereits eine Vorrichtung für das neue Micro Wheel – eine optische Bank, die verschiedene Effekte ausgeben kann.

Im folgenden Bild sehen Sie ein Beispiel für die Ausgabe:

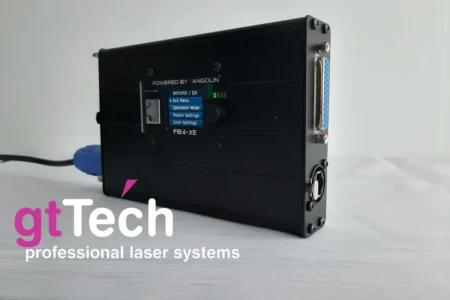

Das integrierte Flashback 4 Interface

Das integrierte FB4 des Kvant ClubMax Lasers bringt einige sehr interessante und nützliche, technische Neuerungen mit sich.

Der Color Balance Button:

Durch das Drücken des Color Balance Button wird eine automatische Farbanpassung zwischen dem Preview Fenster der Pangolin Software und der Ausgabe des ClubMax Lasers vorgenommen. Es sind also keine Einstellungen in der Farbpalette der Software nötig.
Das folgende Video verdeutlicht sehr gut, was gemeint ist und wie es funktioniert. Hier wurden Kvant ClubMax Laser genutzt, die dasselbe System integriert haben.

Das integrierte FB4 ermöglicht Ihnen u.a. folgende zusätzliche Möglichkeiten:

• Ansteuerung des ClubMax Lasers per Netzwerkkabel ( Ethernet ) // Ilda Verkabelung fällt komplett weg
• Eine integrierte SD Karte, die mittels eines Explorers mit beliebigen Pangolin Shows, Cues oder Animationen bespielt werden kann.
• Nutzung eines zeitbasierten, modernen Automatik Modus, der das Abspielen der von Shows zu festgelegten Zeiten ermöglicht.
• Ansteuerung des ClubMax Lasers via DMX oder ArtNET ( z.B. GrandMA2 )
• Projektor-, Netzwerk-, Farb- und Sicherheitseinstellungen können direkt am Display vorgenommen werden.
• Das FB4 erlaubt Scanspeeds von bis zu 120kpps ( mit Pangolin Beyond Lizenz ).
• Laserdesigner Pangolin QuickShow gehört zum Lieferumfang des FB4

Wer noch mehr über die Technik und die Möglichkeiten des Flashback 4 erfahren möchte, schaut auf unserer Partnerwebseite https://www.pangolin.de nach. Zudem haben wir im Menü unter Service einen Punkt “Pangolin Laser Interfaces“. Dort zeigen wir Ihnen verschiedene Anschlussmöglichkeiten.

Kvant Laser Sicherheit:

In Sachen Showlaser Sicherheit hält KVANT LASER bei allen Showlasern höchste Standards ein und entspricht somit immer den aktuellsten europäischen Normen ( z.B. aktive Strahlüberwachung, mechanischer Shutter, Remote Not-Aus, Key Switch ). Die Laser der Kvant ClubMax Serie wurden vom TÜV Süd nach EN 60825-1 und IEC 60825-1 geprüft. Ein entsprechendes Prüfprotokoll liegt selbstverständlich vor. Alle Kvant Showlaser sind immer IP54 Spritzwasser geschützt. Ein Update bis auf IP68 ist möglich.

Sicherheitshinweise:

Unterschätzen Sie die Leistung dieses Lasers nicht und denken Sie daran, dass Strahldurchmesser und Divergenz einen wesentlich größeren Einfluss auf die effektive Helligkeit haben, als die Ausgangsleistung!
( Leistung verdoppelt = 1,5 fache Helligkeit // Strahldurchmesser halbiert = 4 fache Helligkeit )

Um sicherheitsrelevante Fragen zu klären ( z.B. Abstand zum Publikum ), lassen Sie sich vor einem Kauf grundsätzlich immer beraten! Wir bieten auch allen Kunden die Möglichkeit einen Kvant Laser vor einem Kauf zu testen.

Empfehlungen für den Einsatz:

Clubs und Events bis 10000 Personen, Beam und Grafik Shows, Präsentationen auf Lasergaze

Kvant Laser ClubMax 10 & 15
