Produktbeschreibung
Wichtige Vorabinfo:
Scanner Sets können mit unterschiedlichen Galvos, Spiegelgrößen, Spiegelbeschichtungen, Treibern, Kabellängen, Netzteilen und anderem Zubehör gekauft werden. Lassen Sie uns gerne vor einem Kauf ihre spezifische Wunschkonfiguration wissen. So können wir sicherstellen, dass Sie genau das Scanner Set wählen, dass ihren Anforderungen entspricht.
Der optische Scanner Saturn 15B wurde speziell für die Anforderungen von Anwendungen mit Öffnungen im Bereich von 10 mm bis 20 mm entwickelt, wie beispielsweise Lasermarkierung, Laserschweißen, Durchgangsbohrungen, SLS-3D-Druck und Großstrahl-Laserdisplays. Es stehen mehrere Spulenkonfigurationen zur Verfügung, darunter eine mit sehr geringer Induktivität und geringem Spulenwiderstand, die für schnellste Schrittzeiten optimiert ist, sowie eine weitere mit moderatem Widerstand und moderater Induktivität, die für Großsignalanwendungen wie Laserdisplays optimiert ist.

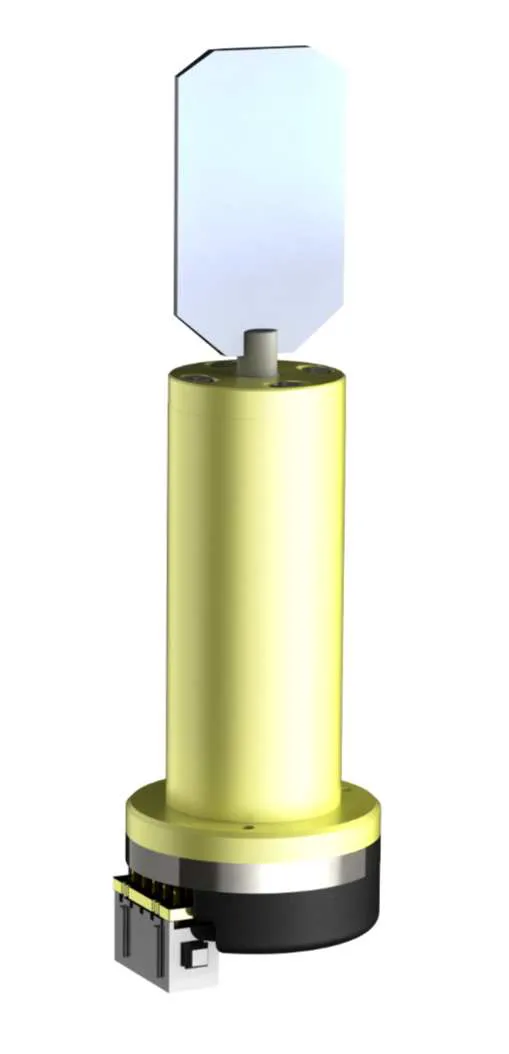

Merkmale des Galvanometers Saturn 15B
- Der Saturn 15B hat nahezu die gleichen Abmessungen wie das Cambridge-Modell 6230, wiegt jedoch nur etwa die Hälfte – somit kann er als direkter Ersatz dienen und bietet zudem eine deutliche Leistungssteigerung, insbesondere bei Anwendungen, bei denen der Stromverbrauch und die Wärmeentwicklung eine wichtige Rolle spielen.
- Der Saturn 15B verfügt über eine Rotorträgheit von 0,54 Gm•Cm², ein Trägheitswert, der derzeit von keinem anderen auf dem Markt erhältlichen Galvanometer erreicht wird. Diese Rotorträgheit ermöglicht es, dass ein größerer Teil des Drehmoments des Motors auf den Spiegel übertragen wird und weniger für die Bewegung des Rotors selbst aufgewendet wird. In Verbindung mit unserem hocheffizienten und patentierten X3-Magnetdesign ermöglicht diese Rotorträgheit es dem Scanner, die gleiche Leistung wie herkömmliche Galvos zu erbringen, dabei jedoch nur etwa ein Drittel der Wärme zu erzeugen.
- Unser patentiertes Positionssensordesign ermöglicht Weitwinkel-Scans von bis zu 110 Grad (optisch) bei hoher Leistung und geringem Rauschen.
Das Saturn 15-System enthält alle Designmerkmale der ScannerMAX Saturn-Serie, einschließlich eines runden Gehäusedurchmessers von einem halben Zoll, eines rückseitigen Spiegelhalterungsdesigns, eines leistungsstarken und rauscharmen Positionsdetektors und in Kombination mit unserem digitalen MachDSP-Servotreiber wir sind in der Lage, eine höhere Leistung als andere Galvanometer der Konkurrenz zu erzielen. Darüber hinaus haben wir Versionen von Spulenkonfigurationen, die entweder für Kleinsignal- oder Großsignalanwendungen optimiert sind.
Produktvideo – MACH DSP erklärt und vorgeführt von Bill Benner.
Einer der wesentlichen Vorteile des neuen digitalen Treibers ist die deutlich reduzierte Wärmeentwicklung, was den elektronischen Bauteilen im Showlaser immer zu gute kommt. Aber auch die reduzierten Abmessungen des Treibers sind von großem Vorteil.
Selbstverständlich können Sie das Tuning des Scanners in der mitgelieferten MACH DSP Software selber fine-tunen, sofern sie das wünschen (siehe auch Video unten). Es gibt aber auch schon verschiedene Voreinstellungen, mit denen Sie das Verhalten des Scanners anpassen können.

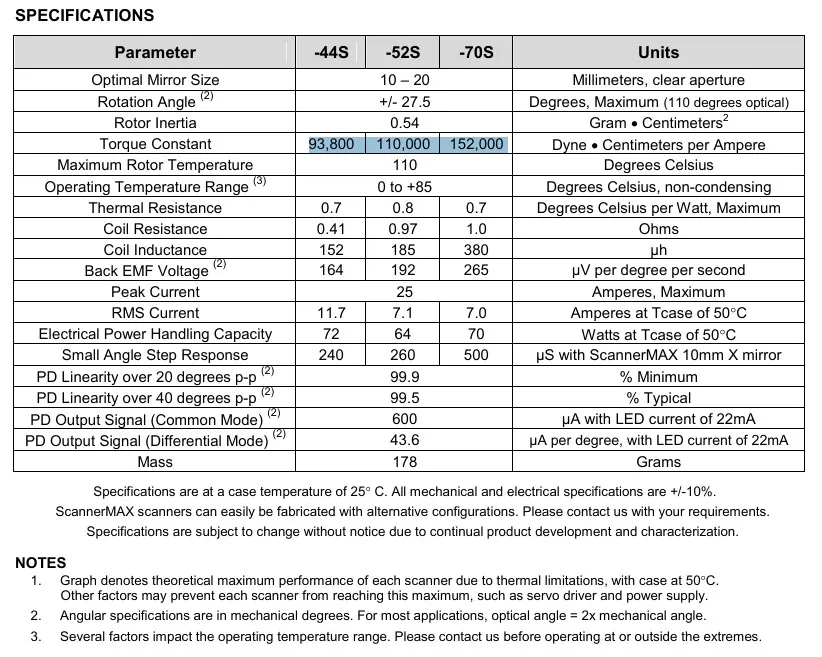

Die ScannerMax Saturn Scanner Sets gibt es mit unterschiedlichen Spiegelgrößen, je nach Anforderung. Die Zahl hinter dem “Saturn” bezeichnet die Spiegelgröße. Die folgende Tabelle veranschaulicht es sehr gut:
Allgemeine Infos zu ScannerMax Produkten:
Die ScannerMax Saturn optischen Galvanometer-Scanner erreichen die höchste Spitzen- und RMA-Scanleistung für Anwendungen in Biomedizin, Lasermaterialbearbeitung und Laserbildgebung. Verglichen mit konventionellen Galvanometern, besitzt die Saturn-Serie stärkere und steifere Rotoren, um Cross-Achsen-Scannen („Wobble“) bei hohen Geschwindigkeiten zu vermeiden und um durch geringere Spulenwiderstände weniger Wärme zu entwickeln. Beides ermöglicht höhere Geschwindigkeit ohne Überhitzung und Rotorbeschädigung. Die Galvanometer werden einachsig (1D Galvo) mit Y-Achsen-Halterung oder zweiachsig (2D Galvo) mit X-Y-Achsen-Halterung angeboten. ScannerMax Saturn optische Galvanometer-Scanner sind ideal für anspruchsvolle Bildgebungen oder Projektionen, die für die Konfokalmikroskopie, Laser-Entertainment-Displays, die optische Kohärenztomographie (OCT), Rasterbildgebung sowie Laserbeschriftungen benötigt werden. Die Galvanometer mit 3, 5, 6, 8, 10 und 15 mm Spiegelapertur sind mit Protected-Silber-Beschichtung, Enhanced-Aluminium-Beschichtung und dielektrischen Beschichtungen für Anwendungen im sichtbaren und infraroten Bereich mit kleinen oder großen Strahlen verfügbar. Bitte kontaktieren Sie uns, wenn Sie für Ihre Anwendung ein Saturn-Galvanometer mit kundenspezifischer Beschichtung oder Apertur benötigen.
Die ScannerMAX Saturn Galvanometer-Scanner werden über den Mach-DSP-Servotreiber gesteuert. Dieser Servotreiber hat eine kompakte Größe und steuert simultan sowohl den X-Achsen- als auch den Y-Achsen-Scanner. Der Mach-DSP kann über analoge oder digitale Signale angesteuert und über eine frei verfügbare GUI-Software eingestellt werden. Die Software beinhaltet einen Testmustergenerator, ein Oszilloskop und einen dynamischen Signalanalysator. Der Mach-DSP-Servotreiber benötigt eine Stromversorgung mit ±24 V DC.
Auslieferung inkl. mechanischen Shutter optional möglich
Um noch mehr Lasersicherheit zu gewährleisten gibt es neben der elektronischen, aktiven Strahlüberwachung auch die Option, einen mechanischen Shutter einzusetzen. Sprechen Sie uns gerne an.
