ScannerMax Saturn 9B MACH DSP

3.987,00

Sehr hochwertiges Scanner-Set mit 5mm Scanner Spiegeln, digitalem Servo Treiber und zugehöriger MACH DSP Software.

Lieferzeit: 6-8 Monate

Verfügbar bei Nachbestellung

Artikelnummer: psms9bm Kategorie: Schlagwörter: ,

Produktbeschreibung

Loading



Wichtige Vorabinfo:

Scanner Sets können mit unterschiedlichen Galvos, Spiegelgrößen, Spiegelbeschichtungen, Treibern, Kabellängen, Netzteilen und anderem Zubehör gekauft werden. Lassen sie sich gerne vor einem Kauf eine vollständige Produktliste zusenden. So können wir sicherstellen, dass Sie genau das Scanner Set wählen, dass ihren Anforderungen entspricht.



Der Saturn 9 ist ein Galvanometer-basiertes optisches Scansystem, das entwickelt wurde, um Strahlen im Öffnungsbereich von 8 mm bis 10 mm schnell zu bewegen. Es wurde entwickelt, um die Anforderungen von Projektions- und Bildgebungsanwendungen wie Laser-Entertainment-Displays zu erfüllen; sowie LIDAR-Systeme, Laserbeschriftungs- und Materialbearbeitungssysteme.



Saturn 9 Spezifikationen

  • Das Saturn 9-System hat einen niedrigen Spulenwiderstand, eine starke Magnetfeldstärke und eine geringe Rotorträgheit, wodurch es das höchste RMS-Drehmoment-zu-Trägheits-Verhältnis aller Scanner hat, die einen 10-mm-Strahl bewegen können.
  • Aufgrund seiner Konstruktion, die auf unserem patentierten X3-Magnetkreis beruht, weist der Saturn 9 eine Luftspalt-Flussdichte von über 14.000 Gauss auf.
  • Das Saturn 9-System ist in der Lage, einen 10-mm-Strahl durch einen optischen Winkel von 40° bei einer Frequenz von über 500 Hz mit einem sinusförmigen Antrieb zu bewegen. Mit demselben Strahl kann die Sprungantwortzeit so schnell wie 300 µs für einen kleinen optischen Schritt und 1 ms für einen optischen Schritt von 40° sein, wodurch Scangeschwindigkeiten von 2,5 kHz kleiner Signalbandbreite problemlos erreicht werden.
  • Unser patentiertes Positionssensordesign ermöglicht Weitwinkelscannen bis zu 110 Grad optisch mit hoher Leistung und geringem Rauschen.



Das Saturn 9-System enthält alle Designmerkmale der ScannerMAX Saturn-Serie, einschließlich eines runden Gehäusedurchmessers von einem halben Zoll, eines rückseitigen Spiegelhalterungsdesigns, eines leistungsstarken und rauscharmen Positionsdetektors und in Kombination mit unserem digitalen MachDSP-Servotreiber wir sind in der Lage, eine höhere Leistung als andere Galvanometer der Konkurrenz zu erzielen. Darüber hinaus haben wir Versionen von Spulenkonfigurationen, die entweder für Kleinsignal- oder Großsignalanwendungen optimiert sind.

Der Mach-DSP-Servotreiber ist unsere neueste und fortschrittlichste Entwicklung in der Galvo-Steuerungstechnologie. Durch die Nutzung von Hochgeschwindigkeits-Gleitkomma-Digitalsignalprozessoren, 16-Bit-Datenwandlern, direkter digitaler Befehlseingabe und hochgradig konfigurierbaren Servoalgorithmen bietet der Mach-DSP voll funktionsfähige, zweiachsige Servotreiber Elektronik zu einem kostengünstigen und kompaktes Paket.

Einer der wesentlichen Vorteile des neuen digitalen Treibers ist die deutlich reduzierte Wärmeentwicklung, was den elektronischen Bauteilen im Showlaser immer zu gute kommt. Aber auch die reduzierten Abmessungen des Treibers sind von großem Vorteil.

Selbstverständlich können Sie das Tuning des Scanners in der mitgelieferten MACH DSP Software selber fine-tunen, sofern sie das wünschen (siehe auch Video unten). Es gibt aber auch schon verschiedene Voreinstellungen, mit denen Sie das Verhalten des Scanners anpassen können.



Die ScannerMax Saturn Scanner Sets gibt es mit unterschiedlichen Spiegelgrößen, je nach Anforderung. Die Zahl hinter dem “Saturn” bezeichnet die Spiegelgröße. Die folgende Tabelle veranschaulicht es sehr gut:

Spiegelgrößen ScannerMax



Produktvideo ( Saturn 1 )





Produktvideo – MACH DSP erklärt und vorgeführt von Bill Benner.

Technische Daten

Loading

Specifications

Optimal Mirror Size:8mm – 10mm
Rotation Angle (1):+- 27.5 Degrees
Rotor Inertia:0.032 Gram*Centimeter2
Torque Constant:41000 Dyne*Centimeters per Ampere
Maximum Coil Temperature:110 degrees Celsius
Thermal Resistance, Coil to Mount:0.7 degrees Celsius per Watt, Maximum
Coil Resistance:1.65 Ohms
Coil Inductance:130 μh
Back EMF Voltage (1):71.6 μV per degree per second
Peak Current:25 Amperes, Maximum
RMS Current:5.7 Amperes at Tcase of 50°C
Power Handling Capacity:72 Watts at Tmount of 50°C
Small Angle Step Response:300 μS with ScannerMAX 3mm mirror set
PD Linearity over 20 degrees p-p(1):99.9 % Minimum
PD Linearity over 40 degrees p-p(1):99.5 % Typical
PD Output Signal (Common Mode)(1):600 μA (at 20mA LED current)
PD Output Signal (Differential Mode)(1):43.6 μA perdegree (at 20mA LED current)
Mass:36 Grams

Sollten Sie für ihre Anwendung speziell beschichtete Spiegel benötigen ( z.B. für bestimmte Wellenlängen ), sprechen Sie uns gerne an.

Lieferumfang

Loading

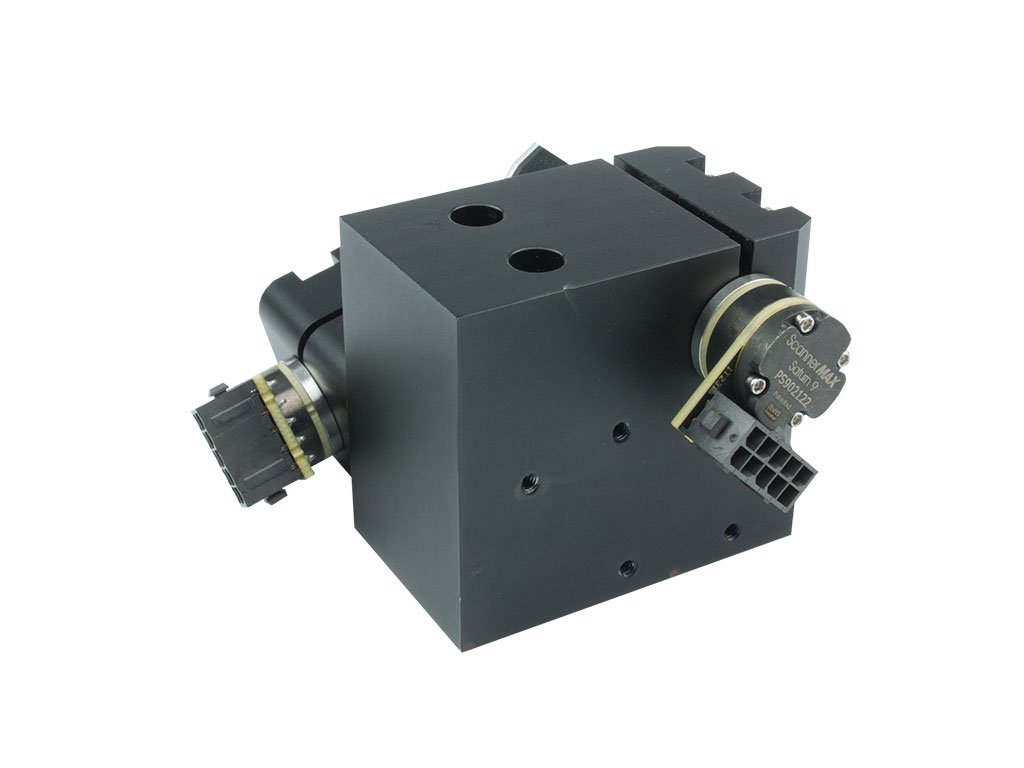

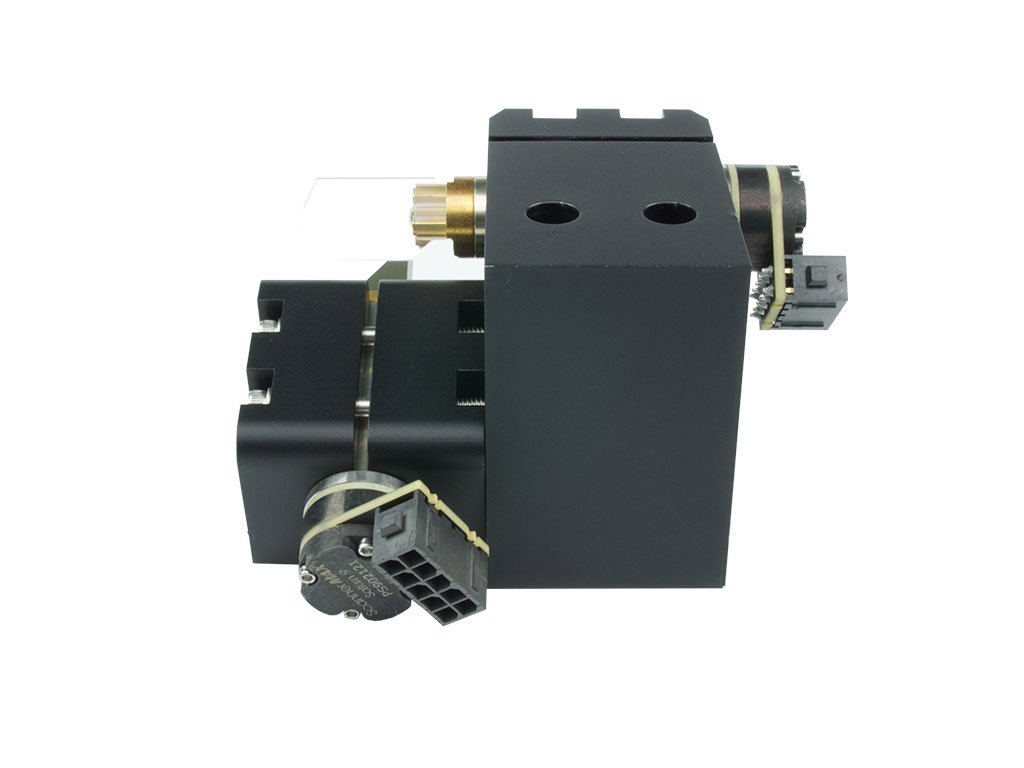

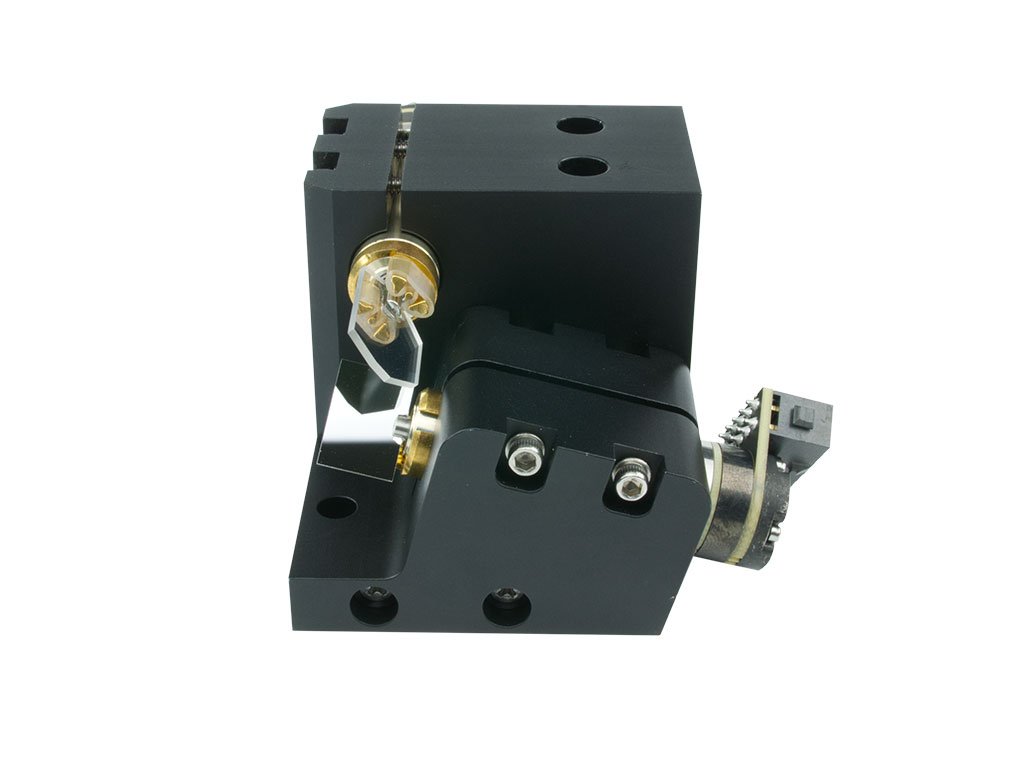

  • ScannerMax Saturn 9 X und Y Galvo mit 3mm Spiegeln
  • Scanner Block ( Mount )
  • Mach DSP Treiber
  • MACH DSP Software
  • Verbindungskabel vom Galvo zum Treiber

Sollten Sie für ihre Anwendung speziell beschichtete Spiegel benötigen ( z.B. für bestimmte Wellenlängen ), sprechen Sie uns gerne an.
