ScannerMax Saturn 1B MACH DSP

3.353,00


Sehr hochwertiges Scanner-Set mit 3mm Scanner Spiegeln, digitalem Servo Treiber und zugehöriger MACH DSP Software.


Lieferzeit: 2-3 Monate

Nicht vorrätig

E-Mail wenn verfügbar

Artikelnummer: psms1bm Kategorie: Schlagwort:

Produktbeschreibung



Wichtige Vorabinfo:

Scanner Sets können mit unterschiedlichen Galvos, Spiegelgrößen, Spiegelbeschichtungen, Treibern, Kabellängen, Netzteilen und anderem Zubehör gekauft werden. Lassen sie sich gerne vor einem Kauf eine vollständige Produktliste zusenden. So können wir sicherstellen, dass Sie genau das Scanner Set wählen, dass ihren Anforderungen entspricht.



Der Saturn 1 ist ein optisches Scansystem auf Galvanometerbasis, das entwickelt wurde, um die höchste RMS-Leistung aller Scanner im Öffnungsbereich von 1 mm bis 4 mm zu erreichen. Es wurde für Anwendungen wie optische Kohärenztomographie (OCT), konfokale Mikroskopie, Kleinstrahl-Lasermarkierung, Laserunterhaltungsdisplays, optische Layout Vorlagen und Rasterbildprojektionen entwickelt.



Saturn 1 Spezifikationen

  • Das Saturn 1-System hat einen niedrigen Spulenwiderstand, der es ermöglicht, die höchste Beschleunigung und RMS-Arbeitszyklen zu erreichen, ohne übermäßige Wärme im Galvo zu erzeugen.
  • Aufgrund der Rotorbaugruppe mit geringer Trägheit und den speziellen Lagermaterialien weist das Saturn 1-System das höchste Spitzendrehmoment-Konstante-zu-Trägheits-Verhältnis aller verfügbaren Galvanometer mit beweglichen Magneten auf.
  • Mit unserem patentierten X3-Magnetkreis erreicht der Saturn 1 Abtastgeschwindigkeiten von 5kHz Kleinsignalbandbreite mit weit weniger Antriebsleistung und Wärmeentwicklung als bisher. Systeme, die eine Kleinsignalbandbreite von 7,5 kHz erreichen, werden routinemäßig an Kunden geliefert.
  • Unser patentiertes Positionssensordesign ermöglicht Weitwinkelscannen bis zu 110 Grad optisch mit hoher Leistung und geringem Rauschen.



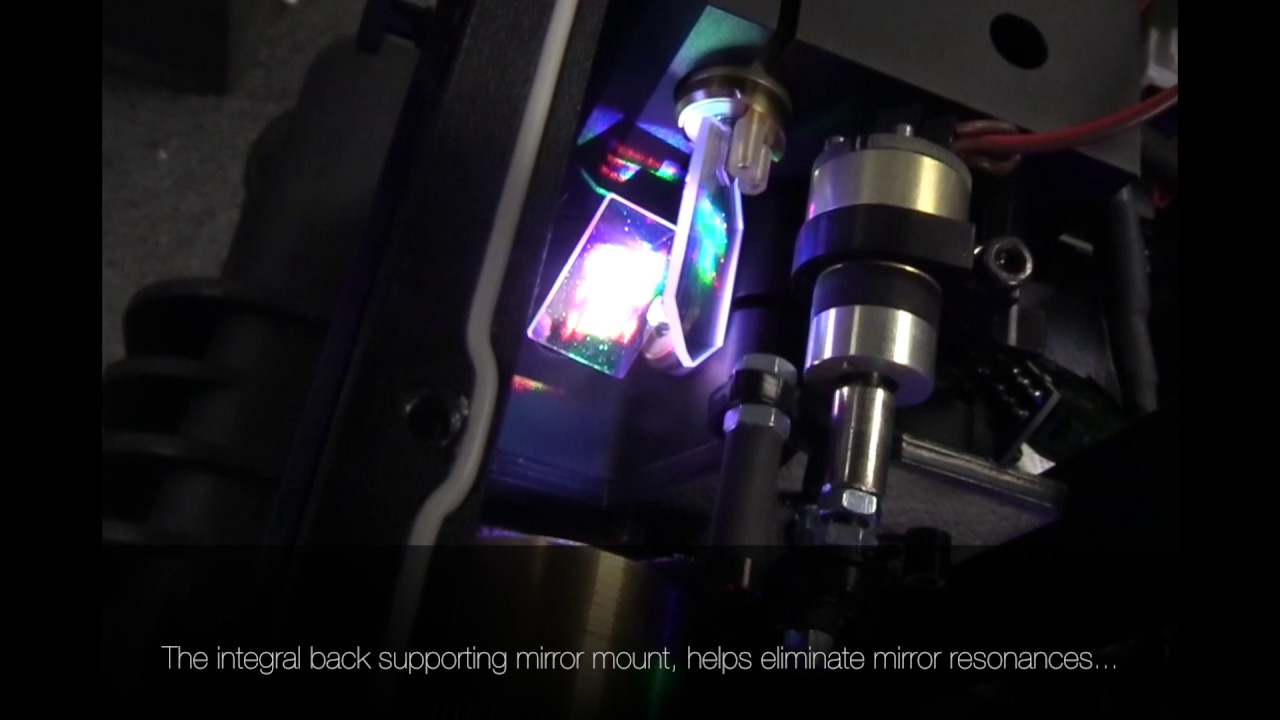

Das Saturn 1-System enthält alle Designmerkmale der ScannerMAX Saturn-Serie, einschließlich eines runden Gehäusedurchmessers von einem halben Zoll, eines rückseitigen Spiegelhalterungsdesigns, eines leistungsstarken und rauscharmen Positionsdetektors. In Kombination mit unserem digitalen MachDSP-Servotreiber können wir eine Leistung erzielen, die größer ist als bei anderen ähnlichen Galvanometern. Wir bieten auch Spulenkonfigurationen an, die für bestimmte Bildgebungsanwendungen und reduzierte Wärmeszenarien optimiert sind.

Einer der schnellsten Scanner überhaupt, ist der Pangolin ScannerMax “Saturn 1B”. Ausgeliefert mit dem digitalen Treiber “MACH DSP” und einer zugehörigen Software zum Einstellen des Treibers, kann dieser Scanner eine Geschwindigkeit von 90kpps bei Ilda 8 Grad erreichen. Eine enorme Geschwindigkeit, die auch hoch komplexe Grafiken sauber und flimmerfrei darstellen kann. Insgesamt ist eine maximale Auslenkung von 60 Grad möglich. Das ermöglicht dem Showlaser auch bei geringen Abständen ein großes Ausgabebild zu projizieren. Der ScannerMax Saturn 1 läuft bereits seit vielen Jahren erfolgreich in der Kvant ClubMax Serie. Bisher konnte man den Scanner jedoch nicht einzeln erwerben. Das hat sich nun geändert!

Das Scanner Set wird komplett vor eingestellt ausgeliefert, so dass man selber keinerlei Konfiguration mehr vornehmen muss! Alle notwendigen Kabel zum Einbau des Scanners werden selbstverständlich mitgeliefert. Der Einbau des Saturn 1 gestaltet sich recht einfach. Zum einen geben wir die nötigen Dokumente ( z.B. die Anschlussbelegung ) mit, zum anderen kann man uns gerne anrufen und um Hilfe bitten.

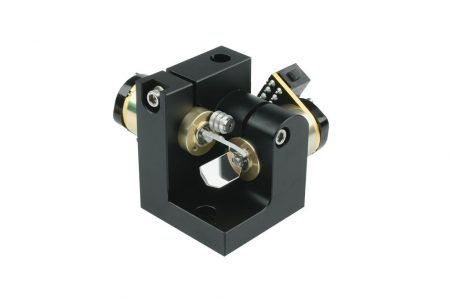

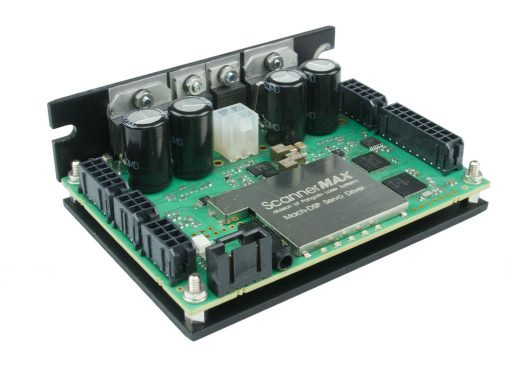

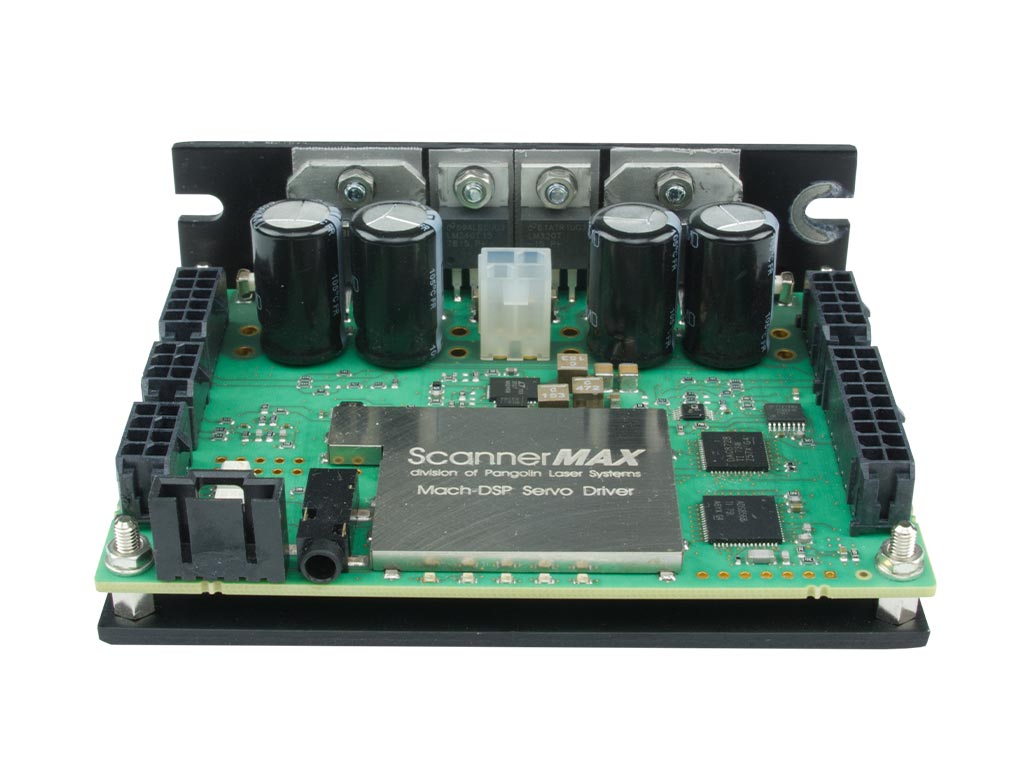

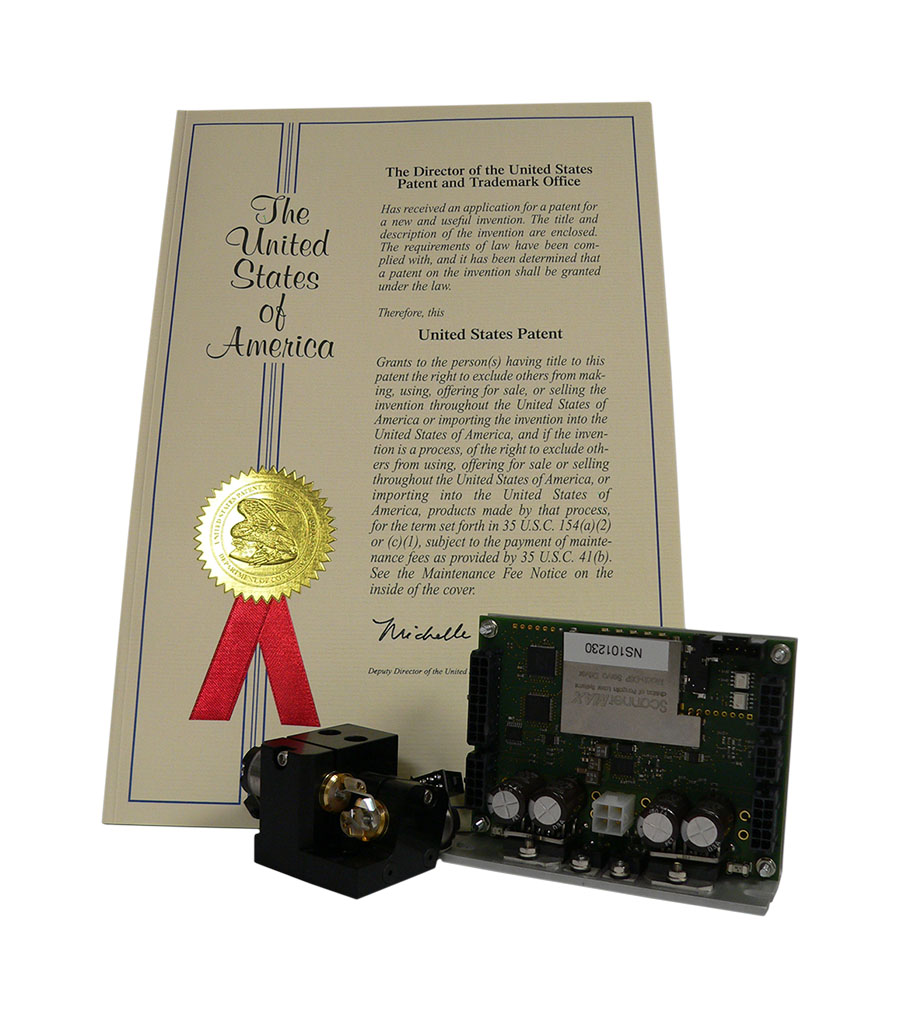

Der Mach-DSP-Servotreiber ist unsere neueste und fortschrittlichste Entwicklung in der Galvo-Steuerungstechnologie. Durch die Nutzung von Hochgeschwindigkeits-Gleitkomma-Digitalsignalprozessoren, 16-Bit-Datenwandlern, direkter digitaler Befehlseingabe und hochgradig konfigurierbaren Servoalgorithmen bietet der Mach-DSP voll funktionsfähige, zweiachsige Servotreiber Elektronik zu einem kostengünstigen und kompaktes Paket.



Einer der wesentlichen Vorteile des neuen digitalen Treibers ist die deutlich reduzierte Wärmeentwicklung, was den elektronischen Bauteilen im Showlaser immer zu gute kommt. Aber auch die reduzierten Abmessungen des Treibers sind von großem Vorteil.

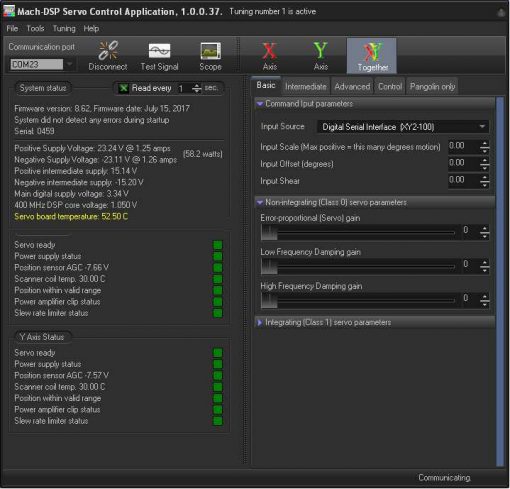

Selbstverständlich können Sie das Tuning des Scanners in der mitgelieferten MACH DSP Software selber fine-tunen, sofern sie das wünschen (siehe auch Video unten). Es gibt aber auch schon verschiedene Voreinstellungen, mit denen Sie das Verhalten des Scanners anpassen können.

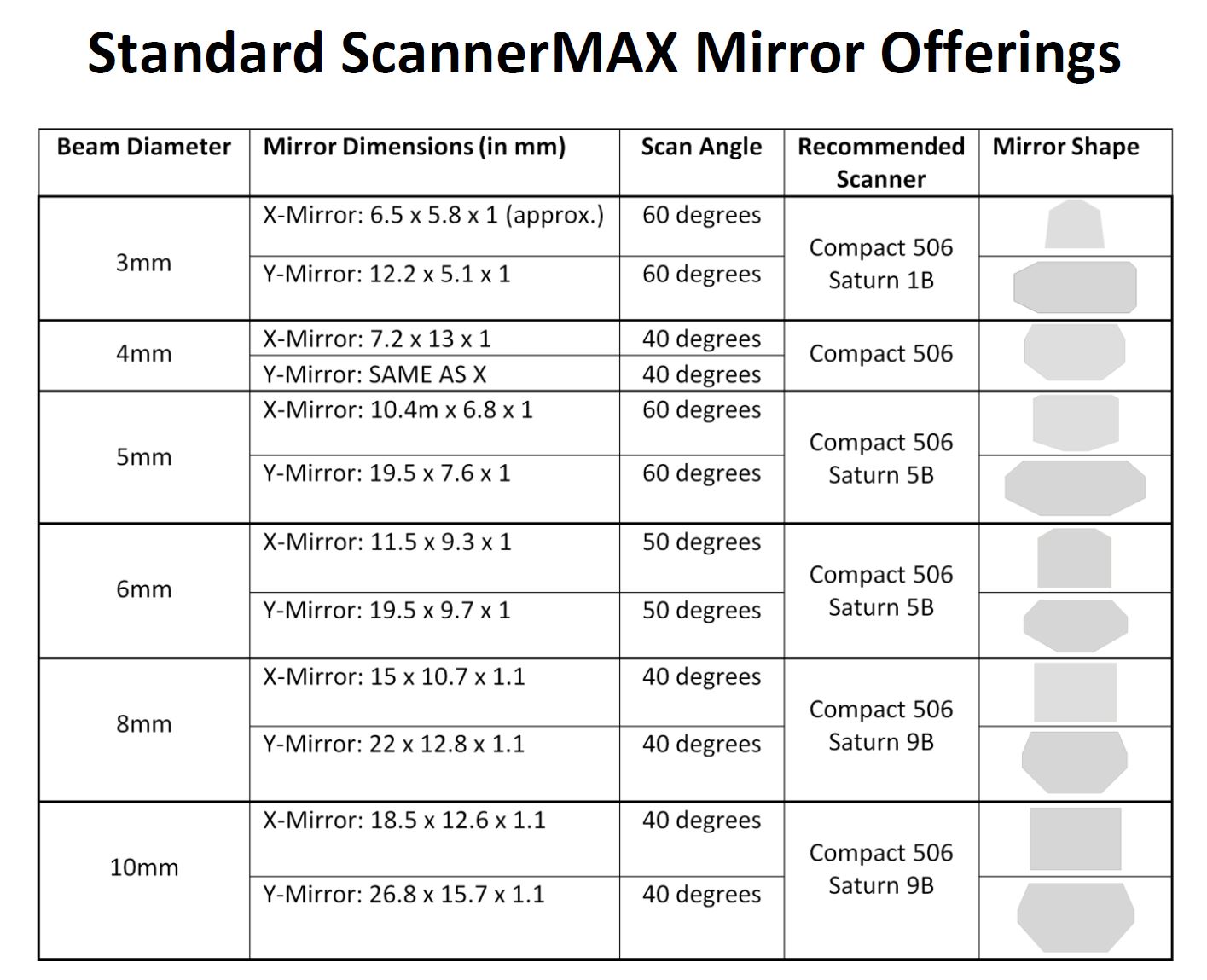

Die ScannerMax Saturn Scanner Sets gibt es mit unterschiedlichen Spiegelgrößen, je nach Anforderung. Die Zahl hinter dem “Saturn” bezeichnet die Spiegelgröße. Die folgende Tabelle veranschaulicht es sehr gut:

Spiegelgrößen ScannerMax



Produktvideo





Produktvideo – MACH DSP erklärt und vorgeführt von Bill Benner.

Technische Daten

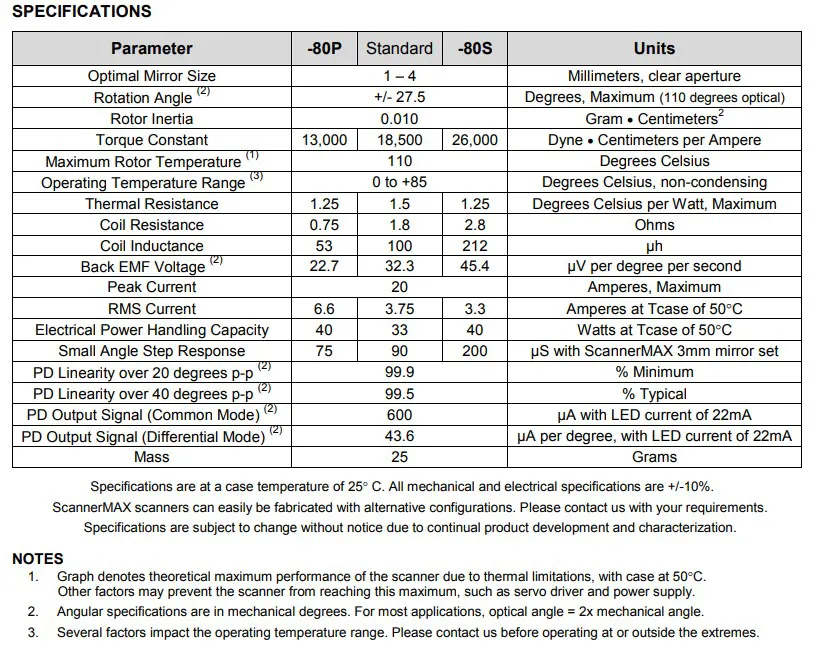

Saturn 1 Specifications

Optimal Mirror Size:1mm-4mm
Rotation Angle:+- 27.5 Degrees
Rotor Inertia:0.010 Gram*Centimeter
Torque Constant:18500 Dyne*Centimeters per Ampere
Maximum Coil Temperature:110 degrees Celsius
Thermal Resistance, Coil to Mount:1.5 degrees Celsius per Watt
Coil Resistance:1.8 Ohms
Coil Inductance:100 μh
Back EMF Voltage (1):32.3 μV per degree per second
Peak Current:20 Amperes, Maximum
RMS Current:3.75 Amperes at Tcase of 50°C
Power Handling Capacity:33 Watts at Tmount of 50°C
Small Angle Step Response:90 μS with ScannerMAX 3mm mirror set
PD Linearity over 20 degrees p-p:99.9 % Minimum
PD Linearity over 40 degrees p-p:99.5 % Typical
PD Output Signal (Common Mode):600 μA (at 20mA LED current)
PD Output Signal (Differential Mode):43.6 μA perdegree (at 20mA LED current)
Mass:25 Grams



MACH DSP Specifications

Power Supply Voltage (standard configuration):+/-24 Volts DC
Power Supply Range (upon special order):+/-12 to +/-30 Volts DC
Power Supply Quiescent Current:+200, -230mA with 24V power supply
Motor Drive RMS Current:5 Amperes, RMS, Per Axis
Motor Drive Peak Current:10 Amperes, Maximum, Per Axis
Analog Command Input Signal:up to +/-10 Volts, user-configurable scale
Analog Command Input Impedance:20 KΩ differential
XY2-100 compatible Digital Command Input Signal:16-bits or 18-bits 3.3V direct-connect or RS-422 Signaling
Digitizing Resolution:16-bits for all analog inputs and outputs
Enhanced Resolution (for low dither applications):17/18-bits for Position / Command
Sample rate for analog inputs and outputs:200 ksps Dual-Axis / 300 ksps Single-Axis
Position Test Point Output:+/-10 Volts, scanner-dependent scale
Current Test Point Output:+/- 10 Volts, full scale (1 volt per amp)
AGC Test Point Output:0 to -15 Volts, full scale
Six separate user-configurable Analog Outputs:+/-5 Volts, User-configurable scale
Two separate programmable Digital Inputs:TTL-level Optically isolated
Two separate programmable Digital Outputs:TTL-level Optically isolated
Bi-directional Serial / USB and Control Panel Ports:3.3V TTL-level Asynchronous and Synchronous
Size (W x L x H):2.95 x 3.94 x 1.3 inches
Size (W x L x H):75 x 100 x 33 millimeters
Mass:170 Grams

Sollten Sie für ihre Anwendung speziell beschichtete Spiegel benötigen ( z.B. für bestimmte Wellenlängen ), sprechen Sie uns gerne an.

Lieferumfang

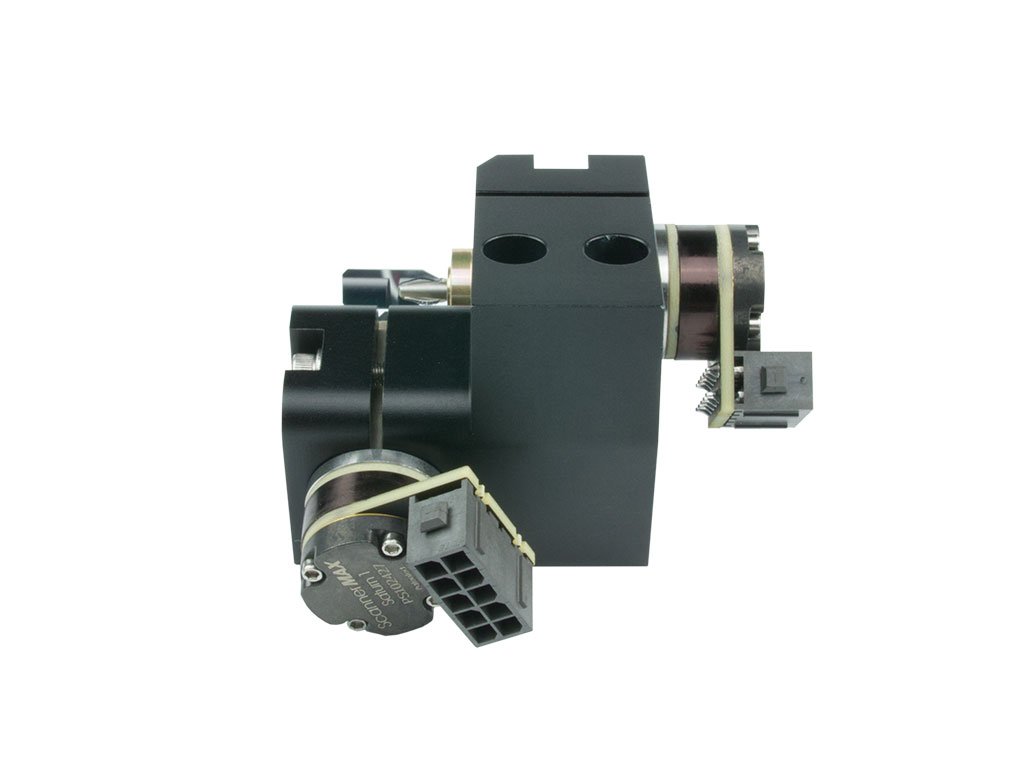

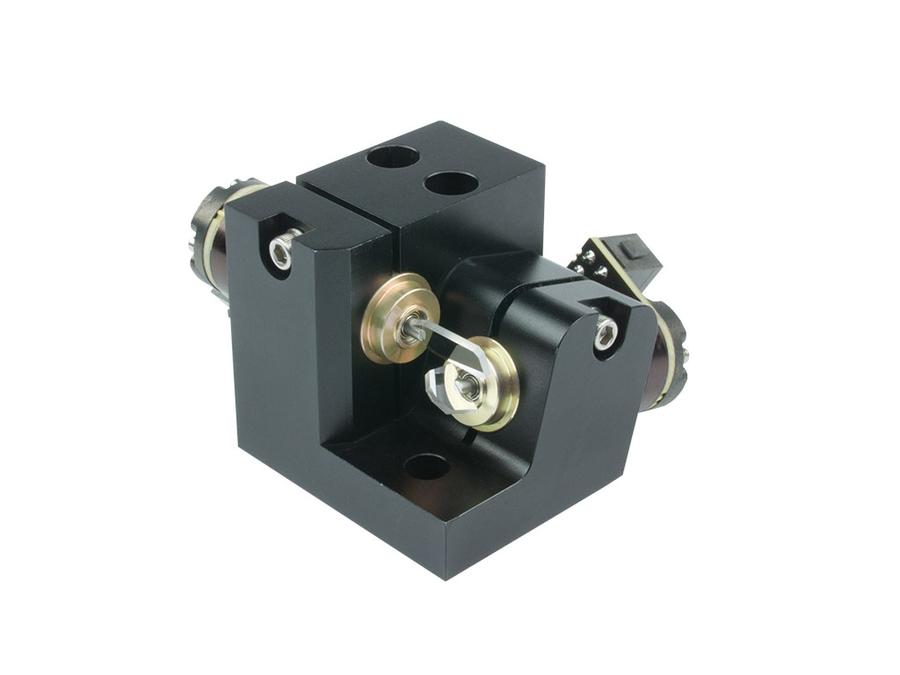

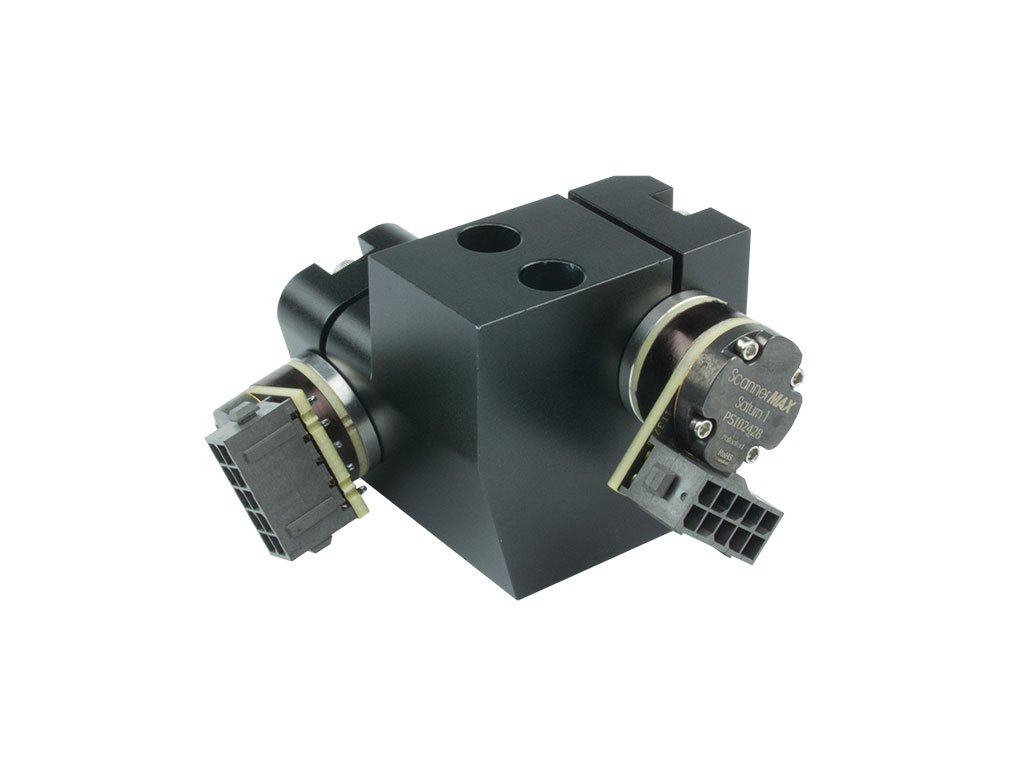

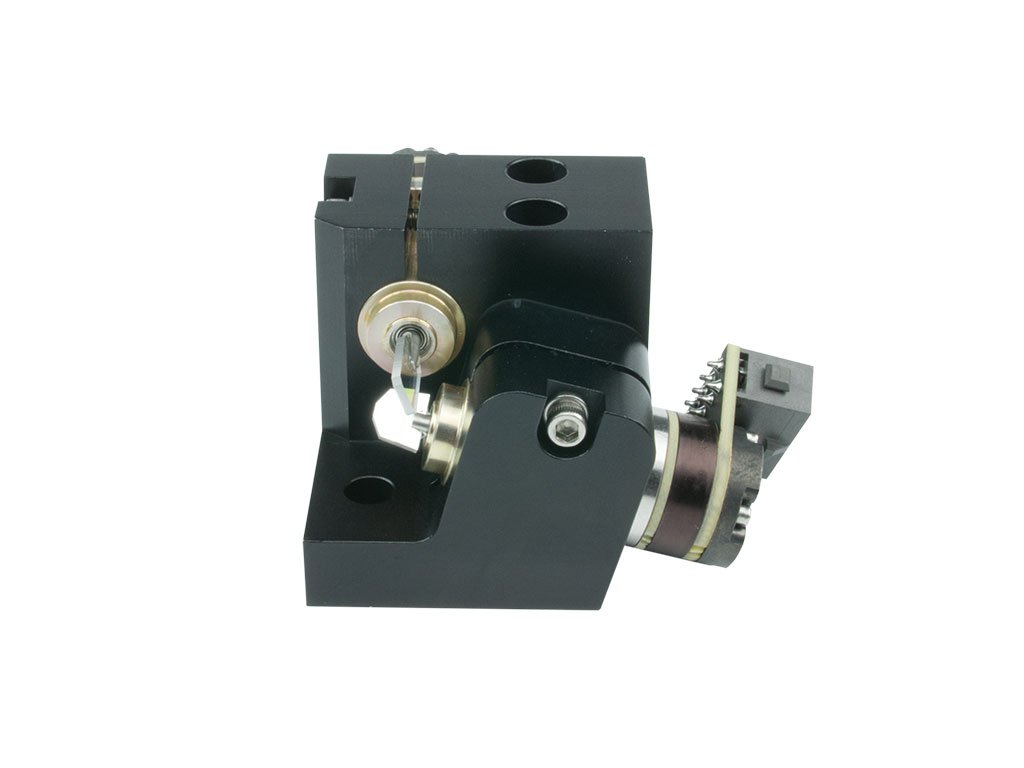

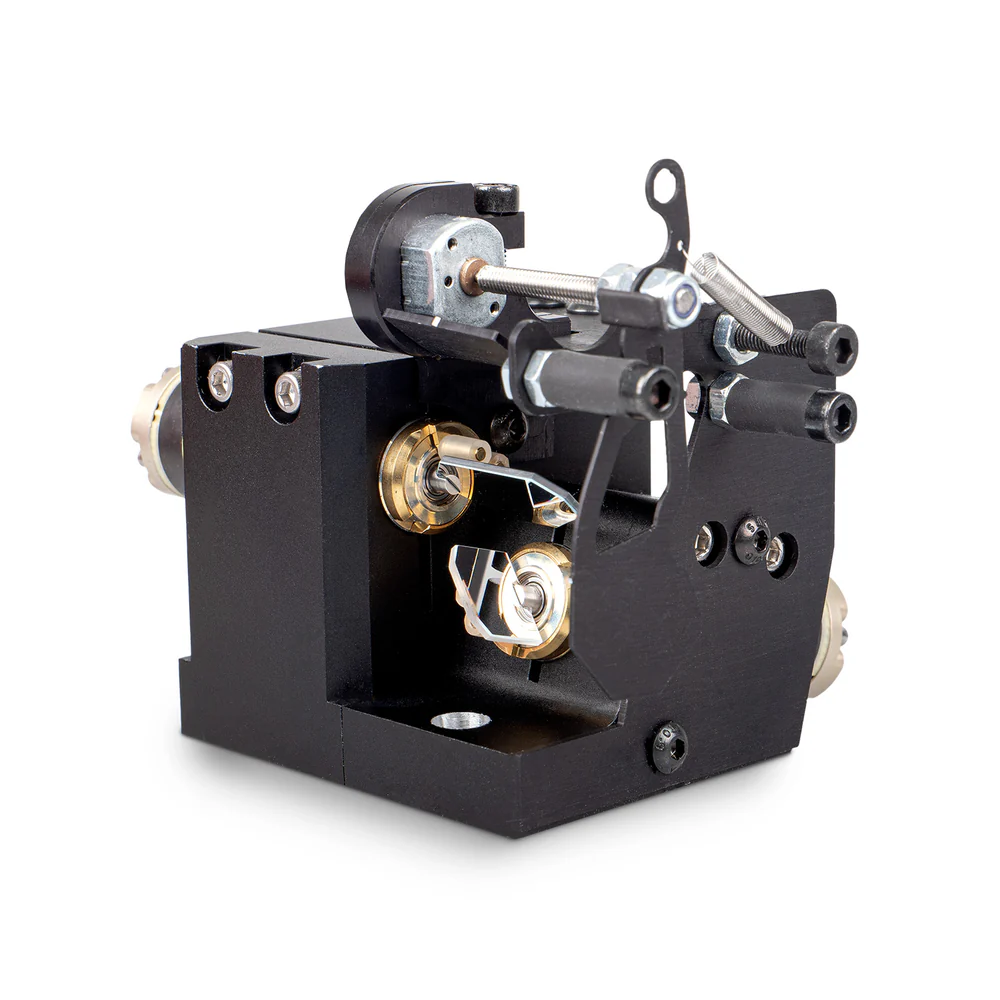

  • ScannerMax Saturn 1b X und Y Galvo mit 3mm Spiegeln
  • Scanner Block ( Mount )
  • Mach DSP Treiber
  • MACH DSP Software
  • Verbindungskabel vom Galvo zum Treiber
  • 24V Netzteil UP150D


Sollten Sie für ihre Anwendung speziell beschichtete Spiegel benötigen ( z.B. für bestimmte Wellenlängen ), sprechen Sie uns gerne an.

Produkterklärungen


Auf der folgenden Seite erklären wir viele spezielle Begriffe, die Sie möglicherweise genauer beschrieben bekommen wollen.

Hier entlang
